SD-BD-02/Rev.03/16-02-67
Instrument Transformer Tester
OMICRON CPC100
Primary Testing
CT Test, PT Test Resistance Test, C Tan Delta Test, Universal Test เครื่องทดสอบอุปกรณ์ด้าน
Primary ซึ่งได้รับความเชื่อถือจากการไฟฟ้า และบริษัทชั้นนำใช้สำหรับการบำรุงรักษาอุปกรณ์ในสถานี
ไฟฟ้าแรงสูงเช่น CT, PT, Power Transformer
Description : Multifunction Primary Test Set CPC100
Specification : 2kV 0.5mW-20kW
OMICRON CP TD1
เครื่องทดสอบค่าความเป็นฉนวนของอุปกรณ์ไฟฟ้าแรงสูงโดยใช้ประกอบกับ CPC 100 เพื่อวัดค่า Dielectric
Loss (Tan Delta) ของฉนวนไฟฟ้า และมีความสามารถในการทำ Frequency sweeps ในช่วงย่านความถี่
15-400 Hz ทำให้สามารถทดสอบความถี่ที่ค่าแตกต่างกัน
Description : Multifunction Primary Test Set TD1 (Tan Delta)
Specification : 12kV, 1pF – 3mF
Description : Multifunction Primary Test Set CPC100
Specification : 2kV 0.5mW-20kW
OMICRON CP CB2
Current Booster
CP CB2 เป็นอุปกรณ์ประกอบของ CPC100 โดยใช้งานเป็น Current Booster ที่สามารถจ่ายกระแสไฟฟ้า
ได้ถึง 2,000A ใช้สำหรับงานที่ต้องการทดสอบที่กระแสไฟฟ้าสูง เช่น จ่ายกระแสไฟที่เข้าด้าน Primary
ของ CT หรือ Circuit Breaker โดยตรง
Description : Multifunction Primary Test Set CB2 (Current Booster)
Specification : 0-2000 A

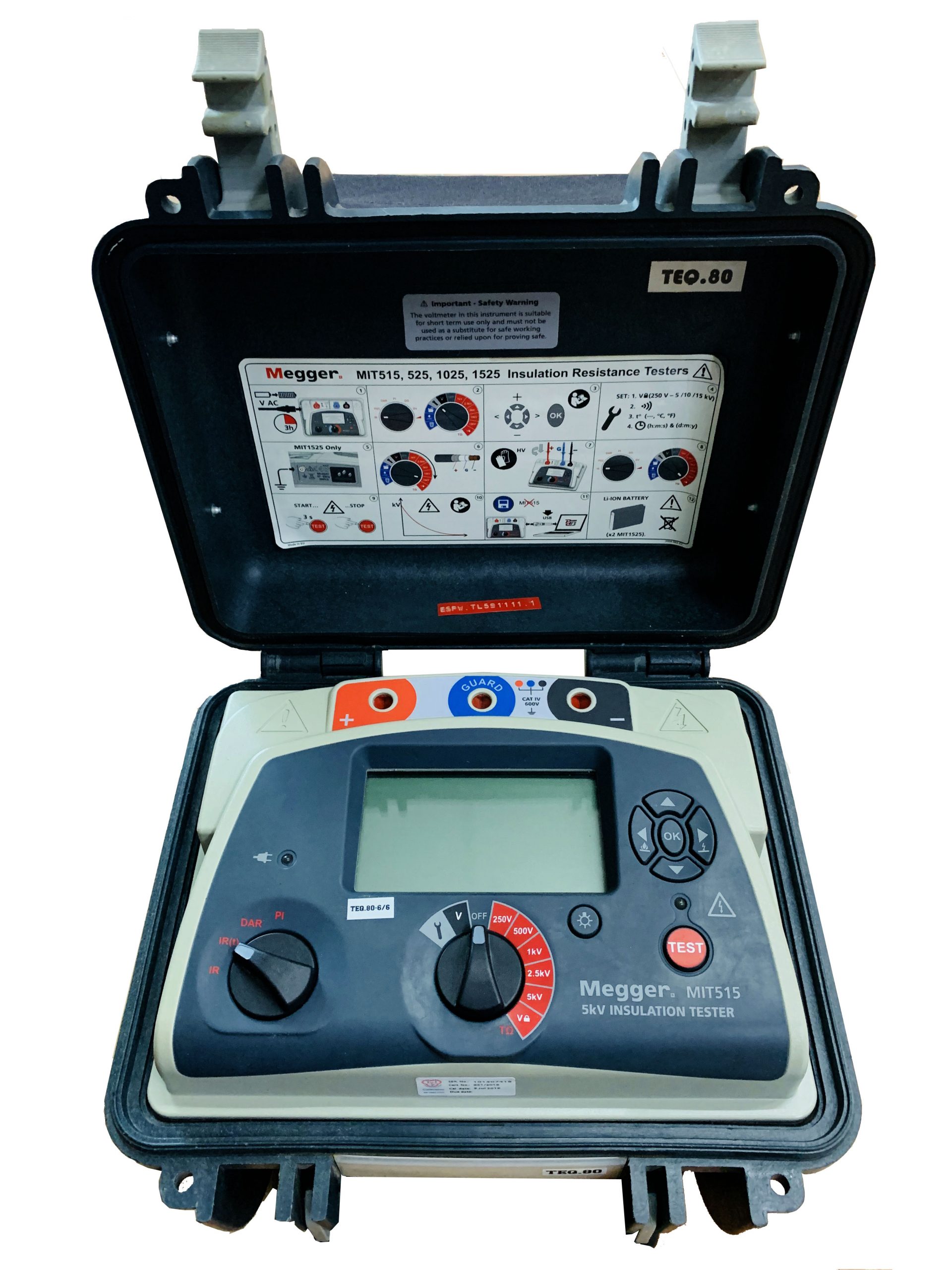

MEGGER MIT515-US
MIT515-US เป็นเครื่องทดสอบ DC Insulation Resistance Testers ที่แรงดันตั้งแต่ 250V, 500V,
1000V, 2500V, 5000V สามารถ Variable Voltage Test สามารถวัดค่าความต้านทานฉนวนได้
สูงสุด 10TΩ และวัดแรงดันไฟ AC/DC (30V-600V) มีแบตเตอรี่ในตัวสามารถใช้ไฟ 220Vac ได้
– วัดค่า IR, IR(T), PI และDar
– หน้าจอ LCD Display With Backlight
Description : Insulation Tester
Specification : 0-5000 VDC / Voltage / PI
MULTI-AMP TR800
The TR800 is a portable instrument designed for the accurate ratio measurement of
transformers and all devices with AC ratiometric dividers associated with them.
Built-in three-phase lead switching
High ratio range; 1:1 to 2021: 1,
Built into the TR800 is a current meter for the measurement of the exciting current of
the transformer under test. Keeping a history fo excitation current has proved to be
a reliable way of detecting problems in transformers.
Description : 3-Phase Ratiometer
Specification : Output : 120V, 1A, Ratio = 1-1000 : 1
MULTI-AMP 820118
This information is valid for the Capacitive Dividers and Capacitive Voltage Dividers
The Connection for a typical measurement using the auxiliary transformer. It should
be noted that the ratio of the CVT may be different when tested at 0-5 kV than at
the operating voltage due to the non-linearity of the components used in the CVT.
Alternatively, the TR700/800 Ratiometers may be used to test separately, first the
divider and then the intermediate voltage transformer. This test, however, is limited
to CVT’s with accessible High voltage connections.19
Description : CVT Ratio Adapter
Specification : Output : 0-5 kV
